争奇斗艳的液压测试技术 - PTC ASIA 2018抢先看



测试是液压的灵魂,张海平博士的这句名言已经被无数次引用,测试之于液压的重要性不言而喻。液压测试技术是液压元件质量以及整个液压机械系统安全稳定的基础。


众所周之,液压测试主要分为压力测试、流量测试、清洁度测试等。每一种测试都有不同的测试仪器及测试技术。


当前液压测试越来越成为一种多学科交叉的技术,集机械、流体、电子控制、信息传递等于一身。而最近几年非常火的物联网及
AI技术目前在液压检测方面,特别是清洁度检测方面也有了具体的应用。


一、压力测试

传统的压力测试以机械式压力表为主,目前随着电子技术的发展,数显压力表及压力传感器等逐渐普及并成为液压测试的主力。


数字压力表是通过压力接口将被测介质压力传到压力表内的感压膜片,并将感应的电信号经放大、转换、处理,设置显示数字从而实现压力显示的过程。


数字压力表作为在线测量仪表,具有高精度、高稳定性的优点,误差
≤1% 内电源、微功耗、防护坚固,美观精致。它可采用电池长期供电方式,无需外接电源,安装使用方便。


本次
PTC ASIA参展商上海恒瑞测控技术有限公司(展位:E4-H1-4)将展出多种压力测试工具。


PT3081D2款设计为电池供电的数字式压力表。四位LCD显示,直接现场读数,使用寿命长。这款数字压力表可以直接替代任何需要机械压力表的场合,如石油工业,化学工业,饮用水处理,食品机械等。

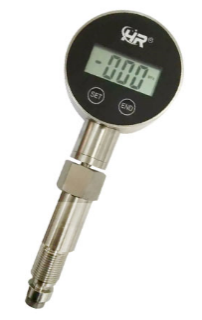

PT3081D2数字式压力表


PT3085 系列智能压力传感器是采用国际先进的压阻传感技术和全不锈钢外壳,信号由后部处理电路处理后转化成标准工业信号输出。全金属外壳设计,采用高亮度LED数字显示,330°旋转显示头,能保证在不同安装方式下获得最佳的观察角度。



PT3085 系列智能压力传感器


二、流量测试

流量计又分为有差压式流量计,涡轮流量计、齿轮流量计等。


其中涡轮流量计先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。

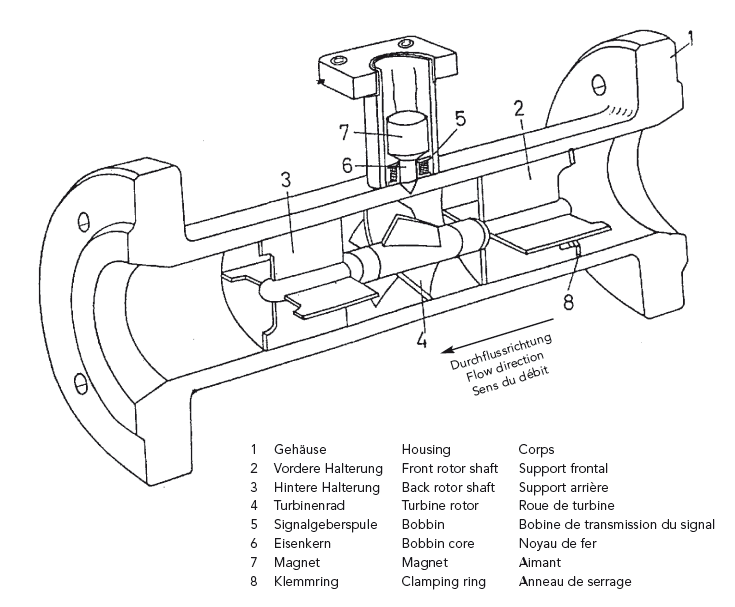

感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。


德国
KRACHT公司(展位:E5 - B2-2)是德国领先的流量测量仪表制造商。KRACHT公司生产的TM系列透平流量计就是典型的涡轮流量计。

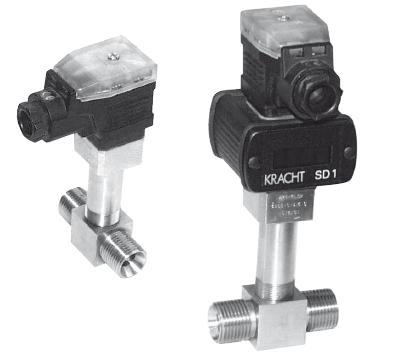

TM系列透平流量计



除此之外,该公司的VC系列齿轮流量计,蕴含着KRACHT工程师几十年的经验。经过精雕细琢的齿轮几何形状,再结合符合特定应用要求的支承形式使齿轮流量计成为一个绝对的多面手。


流量测量技术意味着具有高度动感和精密的体积和流量测量,针对应用进行分析,从简单的显示器到智能型微控制器解决方案。


宁波市科奥流量仪表有限公司
(展位:E6-G2-1)同样是专业生产流量仪表的工厂。公司以科技为本,秉承一流的技术、一流的产品、一流的服务的理念,生产销售包括MF740系列电磁流量计、涡轮流量计等多种类型的流量仪表。


三、清洁度测试

液压油清洁度的好坏将直接影响到液压系统工作的可靠性。据统计80%以上的液压系统故障都是由液压油的污染引起的,目前越来越多的厂家开始重视液压油清洁度的重要性,专业的液压油清洁度检测仪器也迎来是市场的春天。


液压油的清洁度多用单位体积内污染物颗粒的重量和颗粒数来表示。


清洁度检测仪器分为台式颗粒物检测仪、便携式颗粒物检测仪及上下游颗粒物检测仪等。


随着电子信息技术的发展,清洁度检测仪器也朝着多功能,高精度的方向发展,不仅可以实现颗粒的自动计数,还可以允许用户自己添加清洁度标准,并可内置打印机,方便快捷的打印检测结果。


2018
920日,普洛帝分析测试集团分析仪器事业部(展位号:E1-J2-3)在伦敦和西安两地向液体颗粒检测行业发布了其全新一代升级技术-第八代颗粒检测技术,其第八代双激光窄光颗粒检测传感器技术结合工业4.0进行了创新型的研究,通过使用物联网、数据分析、机器学习和AI技术,使用户准确得到液体颗粒检测数据,将检测中的参数设定,标准设定,测试信息数据化、智慧化。

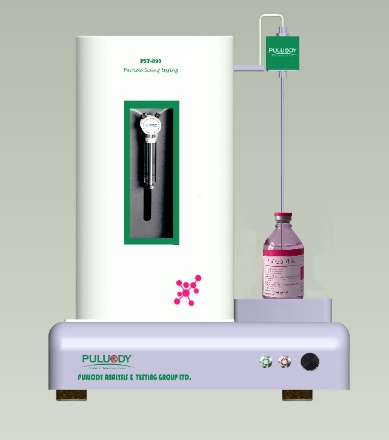

第八代双激光窄光颗粒检测仪
PCF-8APLDMC全系列的油液颗粒度分析、不溶性微粒检查仪、液体颗粒计数分布仪等结合,将会给使用PLDMC液体颗粒检测设备进行颗粒表征的分析人员带来新的自动化操作体验。



第八代双激光窄光颗粒检测技术


天津市罗根科技有限公司(展位:E4-D2-3)生产的KZD-2上下游颗粒计数器是为评定过滤器(滤芯)过滤性能的多次通过试验专门设计的配套仪器。在多次通过试验中,KZD-2颗粒计数器可连续检测上、下游的污染物颗粒浓度,从而得出过滤器(滤芯)的过滤效率和过滤比,完全符合标准《GBT/18853-2002ISO16889:1999)液压传动过滤器-评定滤芯过滤性能地多次通过方法》的相关要求。

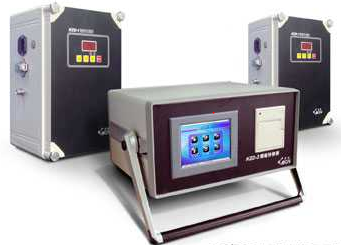

KZD-2上下游颗粒计数器


该仪器采用光阻法(遮光式)原理,内置双高精度激光传感器,操作灵活,可实现上游、下游、上下游同时进行检测,并内置打印机,可直接打印检测报告。



以KRACHT、普洛帝等为代表的欧美公司在检测技术方面依托物联网、AI、信息技术等的发展,不断退陈出新,可以看到实现电子信息化,网络化,自动化是液压测试仪器发展的的必然趋势。国内液压测试技术经过最近十年,特别是08金融危机以来,依托国家发展军工,发展高端装备制造业的决心得到了比较大的推动和较大的发展变化,但在核心软件、芯片等方面的差距仍然成了中国测试技术发展的掣肘,希望以PTC-ASIA展为契机,我们可以更近距离的了解先进的测试技术,并对中国测试技术的发展起到更好的推动作用。
